подскажите пожалуйста цвет проводов в двух 7-ми жильных кабелях по номерам от 1 до 15 их подключения в вилке штепсельного евроразъема 15 контактов (оторвал часть проводов от металлических "мам" в вилке") тягач вольво FH 13 2007г.
заранее благодарен
заранее благодарен
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
На фонарики самый болшой масса( на тягаче белый) По краям 2 верхних габариты,2 нижних повороты, самый нижний и середина стоп и туманки, на второй розетки задний ход, контрольку бери и вперед.
- zloi_krolik
- Сообщения: 588
- Зарегистрирован: Чт июн 13, 2013 5:30 am
- Откуда: Barnaul
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
на первой: должно быть так: самый толстый (белый ) масса, два по краям габариты (черный и коричневый), ниже желтый и зеленый - повороты, красный это стоп (самый нижний), туманка синий по серединеТолик 23 писал(а):На фонарики самый болшой масса( на тягаче белый) По краям 2 верхних габариты,2 нижних повороты, самый нижний и середина стоп и туманки, на второй розетки задний ход, контрольку бери и вперед.
- Кураныч
- Сообщения: 1197
- Зарегистрирован: Сб фев 18, 2012 11:31 pm
- Откуда: Россия,Ростовская обл. г.Каменск-Шахтинский
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
Где то здесь на форуме брал.....
- Вложения
-

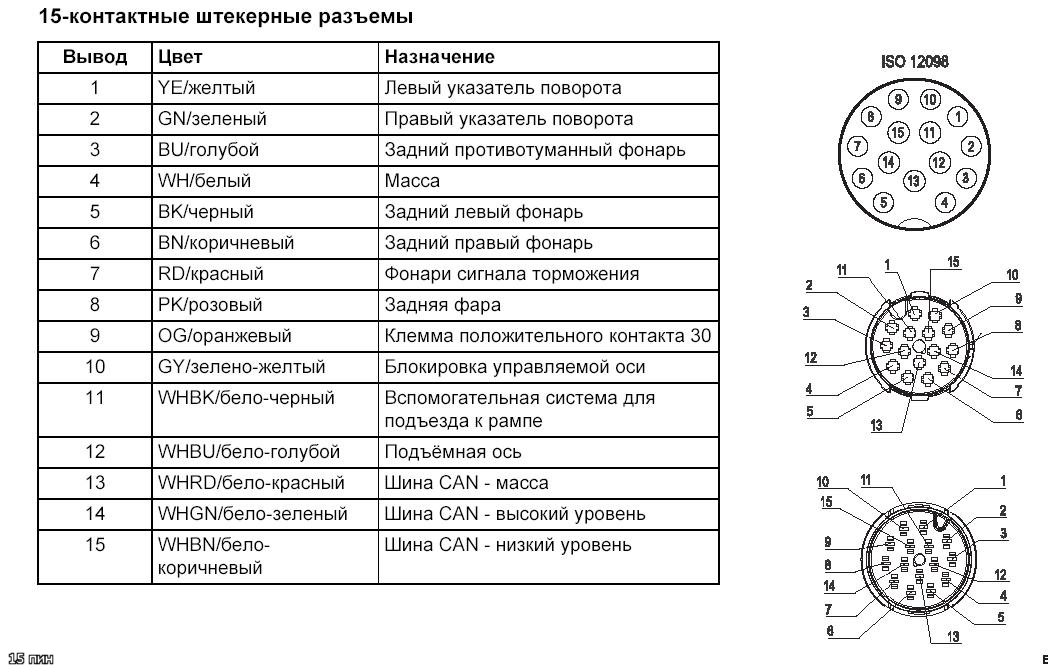

- 15pin ISO 12098.jpg (148.95 КБ) 54903 просмотра
-
- Сообщения: 226
- Зарегистрирован: Сб янв 07, 2012 2:05 pm
- Откуда: Россия Волгоград
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
это с каких пор туманка на среднем контакте?туманки идут на вилке с задним ходом.
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
Еще картинкой одной дополню
- Вложения
-
- Распиновка.rar
- (131.22 КБ) 2676 скачиваний
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
А подскажите еще.
Цвета проводов которые идут в пучке по прицепу, они совпадают с приведенной выше картинкой?
Интересуют прицепы Шмитц и Кегел, от 2008 г.в.
Цвета проводов которые идут в пучке по прицепу, они совпадают с приведенной выше картинкой?
Интересуют прицепы Шмитц и Кегел, от 2008 г.в.
-
- Сообщения: 960
- Зарегистрирован: Чт ноя 24, 2011 6:13 pm
- Откуда: Odessa
- Контактная информация:
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
Если проводка заводская - то совпадают
(если, конечно, шаловливые ручки в розетках/вилках не полазили ))) )
(если, конечно, шаловливые ручки в розетках/вилках не полазили ))) )
- Кураныч
- Сообщения: 1197
- Зарегистрирован: Сб фев 18, 2012 11:31 pm
- Откуда: Россия,Ростовская обл. г.Каменск-Шахтинский
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
Не обязательноvalera008 писал(а):Если проводка заводская - то совпадают (если, конечно, шаловливые ручки в розетках/вилках не полазили ))) )
На Шмитце(но и нетолько на нём) два кабеля (не считая АВС ) от 7S и 7N одинаковые ; белый, чёрный, корич, жёлтый, зеленый, красный, синий. Есть прицепы (не помню марки) с одним кабелем для освещения и там помимо основных цветов встречаються другие(белый с черной полосой, розовый, оранжевый и т.д )
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
а выложите распиновку для розетки ABS/EBS. Который стандарт по какой там )
- Кураныч
- Сообщения: 1197
- Зарегистрирован: Сб фев 18, 2012 11:31 pm
- Откуда: Россия,Ростовская обл. г.Каменск-Шахтинский
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
Блин , вы чего ? Любая схема , любого грузовикаMegaMaks писал(а):а выложите распиновку для розетки ABS/EBS. Который стандарт по какой там )
- Кураныч
- Сообщения: 1197
- Зарегистрирован: Сб фев 18, 2012 11:31 pm
- Откуда: Россия,Ростовская обл. г.Каменск-Шахтинский
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
да вот даже в википедии есть

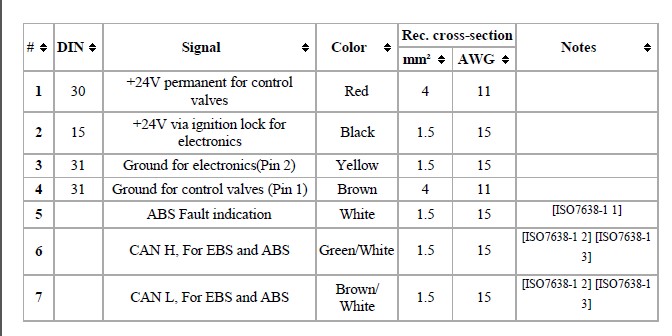

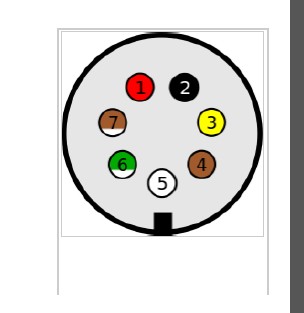

- Вложения
-
- ScreenShot0024.jpg (50.67 КБ) 53922 просмотра
-
- ScreenShot001.jpg (12.79 КБ) 53922 просмотра
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
Да тут на скании розетку делал, 2 провода цветом отличались. Был серый и 2 черных
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
на автомобиле цвета проводов конечно отличаются, на картинке выше проводки от кабеля прицепа, и то не факт. Посему смотреть документацыю на конкретную модель того что тащит и того кого тащат.
- Кураныч
- Сообщения: 1197
- Зарегистрирован: Сб фев 18, 2012 11:31 pm
- Откуда: Россия,Ростовская обл. г.Каменск-Шахтинский
Re: электропроводка тягач-прицеп двойной 15 контактный кабе
Ну а тестер с контролькой на фига ? прозвонил, промерил напругу и распихал согласно распиновки не обращая внимание на цветаMegaMaks писал(а):Да тут на скании розетку делал, 2 провода цветом отличались. Был серый и 2 черных
